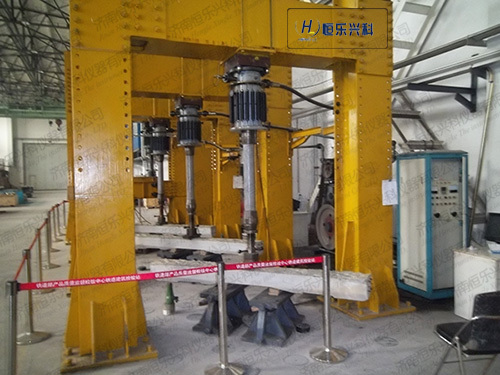

高载荷液压伺服疲劳测试系统仪器和制造商满足的相关国际安全标准：ISO9001认证

适用标准：

GB/T 2611-2007试验机通用技术条件

JB/T 8612-2015电液伺服动静态万能试验机

JJG 556-2011轴向应力疲劳试验机1主机系统：

3000kN拉压伺服执行机构参数指标

最大静态试验力＞±3000kN；最大动态试验力＞±2400kn；静力测量精度≤±1%（有效范围为满量程的4%~100%）；位移行程＞±75mm；位移精度≤±1%FS；频率＞5Hz；最大幅频特性容量不得小于5Hz，±0.5mm（致动器位移）

工作压力：21MPa。

500kN折弯伺服执行器参数指标

最大静态试验力不得小于±500kN；最大动态试验力不得小于±400kN；静载荷测量精度≤±1%（有效范围为满量程的4%~100%）；位移行程＞±75mm；位移精度≤±1%FS；频率＞5Hz；最大幅频特性容量5Hz，±3mm（执行机构位移），工作压力21MPa；拉压加载和弯曲加载实现联动控制；在两端安装球头。

2.控制系统

设备采用全数字液压伺服控制系统。控制回路采用pidf控制回路，支持P、I、D、F等多个可调控制参数，闭环控制速率>1kHz。控制器的每个通道应配备至少3个数字信号调理电路，并同时提供至少3组数字I/O和2路D/a输出。控制器包含一个手持终端，可以移动致动器的位置，以便于安装和更换样品，以及启动、暂停和停止试验机上的试验应用程序。内置各种先进的自适应控制补偿功能，可通过各种补偿功能优化控制。命令可以实时调整，以使响应与目标信号相匹配，包括峰值、谷值、频率和相位。

3.液压油源系统具有良好的防腐和防腐特性。液压系统不会因油位低、油温不足等安全报警功能而损坏。液压动力源可远程控制启动、关闭等操作。

4.位移传感器：

测量精度为±0.5%FS；传感器分辨率：5μm；非线性：±0.01%FS，最小值±40μm；重复性：±0.001%FS，最小值±2.5μm；工作温度：-40~75℃；

5.力传感器

过载能力：110%过载能力。精度高，动静态使用，拉压一致性好。整体密封，性能稳定可靠。良好的抗侧向力。输出灵敏度小，刚性好，使用寿命长

6.表格样本

适用于各种复杂焊接接头（T型和十字型）的性能试验。
